Linearmontagesystem mit synchronem Nockenantrieb

ATS JETWING™

Ein modulares Hochgeschwindigkeitssystem zur halb und voll automatisierten Montage im Rahmen von Produktentwicklung, Pilotproduktion und Vollproduktion. Diese Linearmontageplattform punktet mit einer außergewöhnlichen Vielseitigkeit und kompakter Größe.

ATS JETWING™

Die Plattform basiert auf Standardmodulen, die sich für eine maßgeschneiderte Montagelinie ganz einfach kombinieren lassen. Somit können Sie schneller auf die sich ändernde Marktnachfrage reagieren.

Optional für Reinräume bis zu Klasse 8
Anpassungsmöglichkeiten wie manuelle Arbeitsplätze, Zuführeinrichtungen oder Tray-Abfertiger
Ideal für die Herstellung großer Artikelmengen mit kurzen Lebenszyklen

BROSCHÜRE HERUNTERLADEN

Kenndaten

Spezifikationen

Kenndaten

Schnelle Umrüstung von Stationen zur Abstimmung auf neue Produkte oder Varianten
Schnelle Umrüstung sowie Kombination von Stationen über Schnittstellen und Eingliederung neuer Stationen/Module oder Produktänderungen
Mit manuellen Arbeitsplätzen kombinierbar

Anwendungen

Ideal für Produkte mit geringer Teileanzahl oder noch in Entwicklung befindliche Produkte
Wiederverwendbarkeit: Möglichkeit für den Austausch einzelner Funktionen
Prädestiniert für die Produktentwicklungsphase und die Montage großer Produktmengen mit kurzen Lebenszyklen

Spezifikationen

Abmessungen des Basissystems: 1 120 x 1 540 x 2 300 mm
Anzahl der Stationen: bis zu 16
Anzahl der Schienen: Möglichkeit für Montage auf mehreren Schienen
Linearmontagesystem mit synchronem Nockenantrieb

Taktgeschwindigkeit: stufenlos einstellbar; bis zu 80 Zyklen pro Minute
Reinräume: geeignet bis Klasse 10 000 / ISO 7
Optional für Reinräume bis zu Klasse 8
Produktionsleistung von bis zu 80 Teilen pro Minute (produktabhängig)
Auch mit pneumatischer Antriebstechnik und/oder linearer Bewegungstechnologie konfigurierbar

Positioniergenauigkeit: +/–0,02 mm
Palettengröße: 100 x 100 und 200 x 100 mm
Modularer Aufbau, Doppelantrieb, kurze Vorlaufzeiten und schnelle Umrüstung

Wesentliche Vorteile

Überaus vielseitig

Schnelle Umrüstung von Stationen zur Abstimmung auf neue Produkte oder Varianten. Ideal für die Herstellung großer Artikelmengen mit kurzen Lebenszyklen sowie für die halb und voll automatisierte Montage geeignet.

Passender Antrieb

Jetwing ist mit einem Doppelantrieb ausgestattet. Dieser setzt sich aus einem Nockenantrieb für die Stationen und einem servomotorgetriebenen Spindelantrieb für Trays zusammen. Die Paletten werden auf der Montageplattform mechanisch weiter getaktet und über ein Förderband zurückgeleitet.

Modular

Standardplattform, Funktionsstationen, Test-/Prüfmodule und Transfermodule lassen sich über Standardschnittstellen zu einer lückenlosen Lösung vernetzen. Zur Abstimmung auf neue Produkte oder Varianten können die Stationen schnell umgerüstet werden.

Anpassbar

Das System bietet ein breites Spektrum an Anpassungsmöglichkeiten wie manuelle Arbeitsplätze, Zuführeinrichtungen oder einen Tray-Abfertiger. Komplexere Aufgaben können durch Verknüpfung von bis zu sechs Jetwing-Systemen bewerkstelligt werden. Sämtliche Prozesstechnologien und Testsysteme sind integrierbar, beispielsweise Vision-Systeme und Tests auf Leckage und Gegendruck.

Ressourcen

BROSCHÜRE

ATS JETWING™ – Linearmontagelösung

Jetwing wurde eigens für die Montage von Komponenten entwickelt, die schnell in Serie gehen müssen oder deren Auslegung häufig geändert werden muss.

HERUNTERLADEN

VIDEO

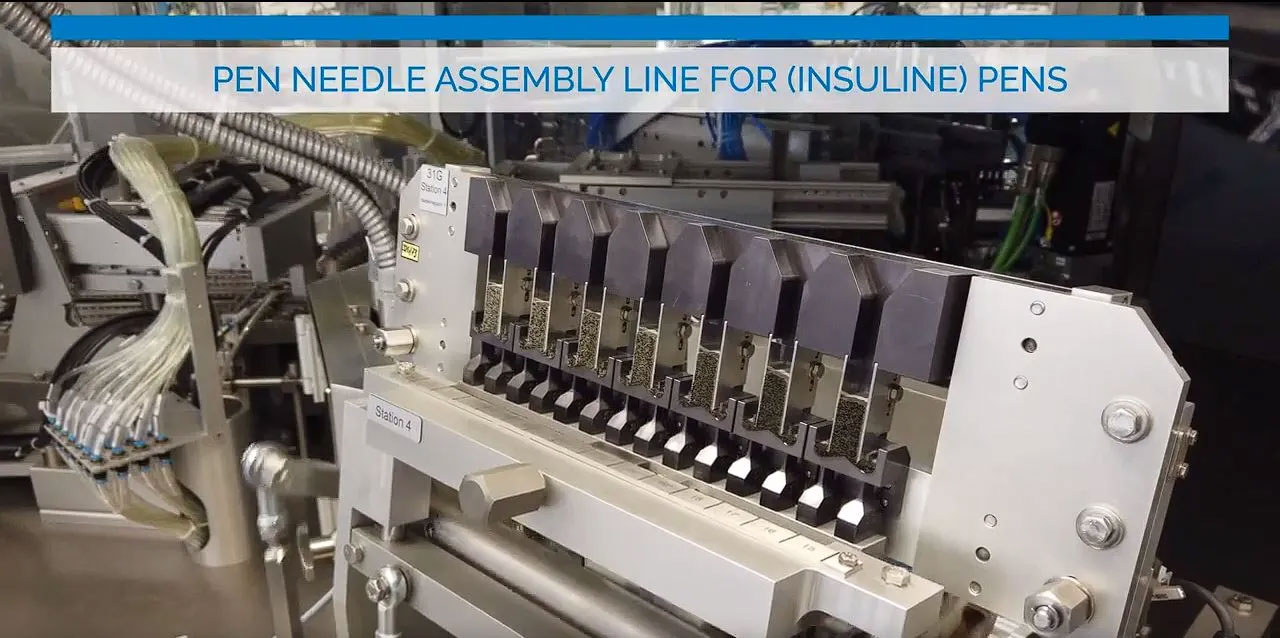

Pen-Nadel-Montage

Klebstoffaushärtung mittels UV-Strahlung, Silikonisierung, Kontrolle und Verpackung der montierten Pen-Nadel

Jetzt ansehen

Weitere Montagelösungen

Autoinjektor-Plattform

Auf individuelle Anforderungen zugeschnittene halb oder voll automatisierte Systeme für alle Phasen von der Vormontage bis zur Endmontage

Mehr erfahren

Spritzenplattform

Linearbewegungsplattformen für eine synchrone und asynchrone Bearbeitung sowie konfigurierbare Transfersysteme für aseptische Umgebungen

Mehr erfahren

ATS Discovery

Einsetzen und Entnehmen von Komponenten, Unterbaugruppen und Fertigerzeugnissen als entscheidende Faktoren für einen effizienten Betrieb

Mehr erfahren

ATS OmniTrak

Qualitätskontrolle und Qualitätssicherung von Produkten anhand von intelligenten Tests und Überprüfungen und digitaler Überwachung

Mehr erfahren

Symphoni

Qualitätskontrolle und Qualitätssicherung von Produkten anhand von intelligenten Tests und Überprüfungen und digitaler Überwachung

Mehr erfahren

Sie suchen nach einem flexiblen Partner?

Jetwing wurde eigens für die Montage von Komponenten entwickelt, die schnell in Serie gehen müssen oder deren Auslegung häufig geändert werden muss. Sprechen Sie uns gerne jederzeit an.
